Här på sidan hittar du räknare för att på ett EKG antingen
- beräkna ett tidsintervall, såsom pq-tid, QRS, QT-tid, osv (första delen på sidan) eller
- hjärtfrekvensen (längre ned på sidan), båda genom att räkna små rutor på ett EKG:
Sidoinnehåll
1. Räkna tidsintervall på ett pappers-EKG:

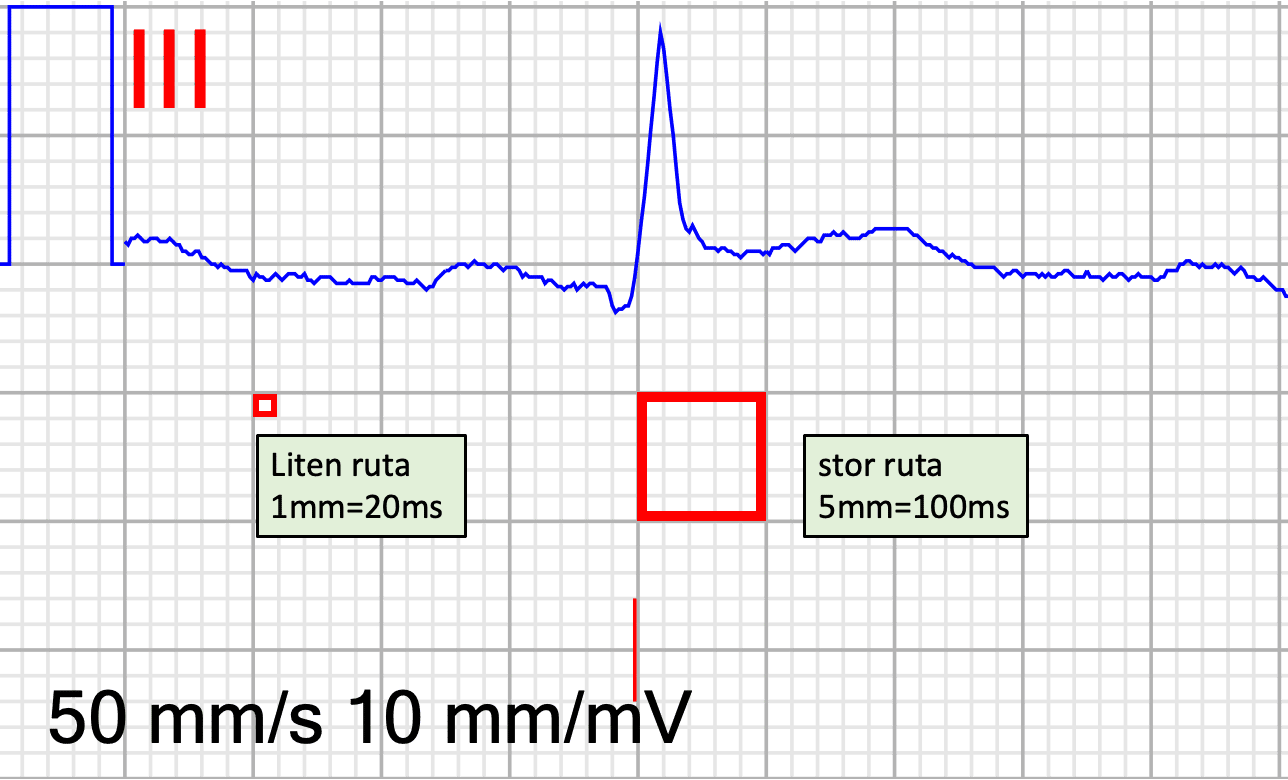

EKG 50mm/s
Om du har ett EKG med pappershastighet 50 mm/s (vanligast i Sverige):
- en liten ruta = 20 ms (50 mm/s innebär att 1 mm passeras på 1/50 sekund = 0,02 s = 20 ms)
- använd räknaren nedan;

EKG 100mm/s
Om du har ett EKG med pappershastighet 100 mm/s (t.ex esofagus-EKG):
- en liten ruta = 10 ms (100 mm/s innebär att 1 mm passeras på 1/100 sekund = 0,01 s = 10 ms)
- använd räknaren nedan;
2. Räkna hjärtfrekens:
Är hjärtfrekvensen regelbunden kan du enkelt räkna ut hjärtfrekvensen genom att mäta avståndet mellan två R-vågor (RR) och sedan dela 60 sekunder/RR i sekunder.
Är hjärtfrekvensen 120 per minut är avståndet mellan tvår R-vågor 0,5 sekunder; 60 sekunder/0,5 sekund = 120 slag per minut. Man kan även räkna i millisekunder; 60000 ms/RR i ms = hjärtfrekvens (i exemplet ovan 60000 ms/500 ms = 120 slag per minut.
Använd millisekunder
Skatta själv, använd stora rutor, EKG 50mm/sek
Ett enkelt sett i vardagen är att räkna antal stora rutor (5mm=100ms, EKG skriven i 50mm/sek) mellan 2 R-vågor, och sedan dela 600/antal rutor (eftersom en minut har 60000ms)
Använd små rutor, EKG 50mm/sek

Använd små rutor, EKG 100mm/sek
